DC230LP 杜瓦瓶使用中液位監測不準
時間:2025-11-05 14:55來源:原創 作者:小編 點擊:
次
DC230LP 杜瓦瓶使用中液位監測不準、移動壓力波動、出液管路堵塞等問題，結合該型號 230L 容積、移動式設計特點，提供稱重法校準液位、安全閥靈敏度測試、管路結冰清理等實用解決辦法，附日常維護要點，為工業液氧 / 液氮運輸

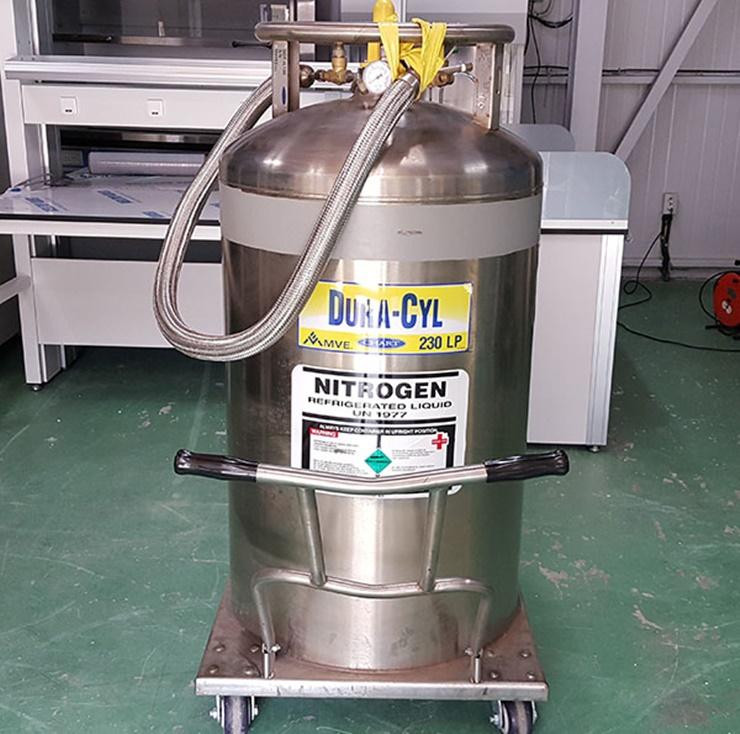

DC230LP 杜瓦瓶作為 230L 容積的移動式低溫存儲設備，憑借 “大容量 + 高密封性” 設計，廣泛應用于工業液氧 / 液氮短途運輸、醫療低溫試劑配送、科研機構批量樣品存儲等場景。其設計壓力 0.8MPa、絕熱層采用真空 + 珠光砂復合結構，正常工況下可實現低溫介質穩定存儲與輸送。但實際使用中，受液位計適配性、移動固定方式、管路維護等因素影響，常出現液位監測偏差、移動中壓力驟變、出液管路堵塞等問題，不僅影響介質使用效率，還可能埋下安全隱患。本文針對 DC230LP 杜瓦瓶的三類典型問題，解析成因并提供型號適配的解決辦法，同時梳理日常維護要點，為操作人員提供實用技術參考。
一、先了解：DC230LP 杜瓦瓶的基礎特性與適用場景
在分析問題前，需先明確 DC230LP 的核心參數，確保解決辦法貼合型號設計：
- 核心規格：有效容積 230L，設計壓力 0.8MPa，工作溫度 - 196℃至 60℃，適配介質為液氮、液氧、液氬，采用移動式結構（帶 4 個鎖定式萬向輪，承重≥500kg）；
- 關鍵配置：標配側裝式磁翻板液位計（量程 0-230L）、頂部安全閥（整定壓力 0.8MPa）、底部出液閥（DN25 接口），絕熱層為雙層真空 + 珠光砂填充（真空度≤1Pa）；
適用場景：單次運輸距離≤50km 的工業低溫介質配送（如工廠液氧補給）、醫療機構單日 50-100 份凍存樣品轉運，不建議用于長期靜態存儲（超過 7 天）或高頻次取液（每日＞5 次）。
二、拆解一：DC230LP 杜瓦瓶液位監測不準 —— 導致介質余量誤判
1. 問題現象
DC230LP 杜瓦瓶通過磁翻板液位計讀取介質余量時，顯示值與實際偏差超 10%（如液位計顯示 150L，實際排空后稱重僅 130L），導致加液時機延誤（介質耗盡影響生產）或充裝過量（超 200L 引發壓力升高）。
2. 核心成因
- 液位計選型與安裝適配性不足：部分 DC230LP 用戶更換非原廠液位計時，選用量程 0-250L 的通用型磁翻板液位計，未匹配該型號杜瓦瓶的 “罐身直徑 - 介質靜壓力” 特性，導致浮子卡滯或讀數偏移；
- 介質晃動影響動態讀數：DC230LP 作為移動式杜瓦瓶，運輸過程中介質（如液氮）劇烈晃動，磁翻板液位計浮子隨液面波動，顯示值忽高忽低，靜態靜置后仍存在 5%-8% 偏差；
- 未定期用稱重法校準：依賴液位計 “可視化讀數”，未按周期用稱重法驗證 ——DC230LP 空罐重量約 85kg，滿罐（230L 液氮）總重≈85kg+230L×0.808kg/L≈271kg，若稱重值與液位計推算值偏差超 10kg，未及時校準。
3. 解決辦法
- 選用型號適配的液位計：優先使用 DC230LP 原廠配套磁翻板液位計（型號通常為 UHZ-230-DW），或選擇標注 “適配 230L 低溫杜瓦瓶” 的專用液位計，確保浮子密度與介質匹配（液氮用浮子密度≤0.7g/cm3）；
- 運輸中與靜態讀數區分：運輸時僅參考液位計 “大致范圍”（如顯示 100-150L 即可），到達目的地后靜置 30 分鐘（待介質穩定）再讀取精確值；若需運輸中精準監測，可加裝外置超聲波液位傳感器（安裝在罐頂中心，避開進料口）；
- 每周用稱重法校準：固定每周同一時間，用精度≥1kg 的地磅稱量杜瓦瓶總重，按 “實際介質重量 = 總重 - 空罐重” 計算實際容積（1kg 液氮≈1.24L），若與液位計顯示偏差超 10L，調整液位計浮子位置（松開固定螺栓，微調浮子高度至讀數匹配）。
三、拆解二：DC230LP 杜瓦瓶移動中壓力波動 —— 引發安全閥頻繁起跳
1. 問題現象
DC230LP 杜瓦瓶在運輸移動（如廠區內轉運、公路短途運輸）過程中，罐內壓力從 0.5MPa 驟升至 0.8MPa（安全閥整定壓力），觸發安全閥泄壓，單次運輸損耗液氧 / 液氮超 5L；或壓力驟降至 0.3MPa 以下，導致后續出液速度變慢。
2. 核心成因
- 移動前固定不當，介質晃動加劇揮發：DC230LP 的萬向輪未完全鎖定（運輸中罐身輕微傾斜），或介質充裝量超 200L（超總?cè)莘e 87%），移動中介質劇烈撞擊罐壁，加速揮發，罐內氣態介質增多導致壓力驟升；
- 安全閥未提前檢查，卡滯或靈敏度不足：移動前未測試安全閥（輕提手柄），閥芯因介質殘留油污卡滯，壓力升高時無法及時起跳；或安全閥整定壓力誤調至 0.7MPa（低于設計值 0.8MPa），輕微壓力波動即觸發泄壓；
- 環境溫度變化與管路散熱不均：夏季運輸時罐身暴露在 35℃以上環境，外界熱量快速滲入；或出液管路未包裹保溫棉，移動中氣流直吹管路，導致局部介質汽化，間接引發罐內壓力波動。
3. 解決辦法
- 移動前做好 “固定 + 充裝” 雙檢查：鎖定 DC230LP 的 4 個萬向輪（確保輪鎖完全卡入卡槽），充裝介質時控制液位≤184L（總?cè)莘e 80%），預留足夠氣態緩沖空間；運輸路線選擇平整路面，避免急剎車、急轉彎（減少介質晃動）；
- 移動前測試安全閥靈敏度：關閉出液閥，緩慢打開頂部排氣閥，將壓力調至 0.6MPa，輕提安全閥手柄 1-2 秒，觀察是否順暢泄壓（有介質微量排出），松手后能快速回座且無泄漏；若卡滯，用無水乙醇清潔閥芯，晾干后重新測試；
- 運輸中做好溫度防護：夏季運輸時在罐身外側包裹一層 5mm 厚的鋁箔保溫棉（預留安全閥、壓力表觀察口），出液管路纏繞保溫帶（長度覆蓋從罐底到接口的全段）；冬季運輸避免罐身接觸冰雪（防止局部結冰影響絕熱層）。
四、拆解三：DC230LP 杜瓦瓶出液管路堵塞 —— 導致介質無法正常輸送
1. 問題現象
DC230LP 杜瓦瓶打開出液閥后，出液量明顯減少（從正常 50L/h 降至 10L/h 以下），或完全無介質流出，管路外壁出現局部結霜（堵塞部位溫度過低），需頻繁敲擊管路仍無法緩解。
2. 核心成因
- 介質殘留結冰堵塞管路：上次使用后未排空出液管路內殘留介質（如液氮），低溫下殘留介質結冰，堵塞 DN25 接口或管路彎道；DC230LP 的出液管路有 1 個 90° 彎道（靠近罐底），是結冰堵塞的高發部位；
- 管路內混入雜質或密封碎屑：更換出液接口密封墊時，未清理殘留的聚四氟乙烯碎屑；或充裝時介質帶入微量金屬雜質（如儲罐底部沉淀），長期堆積在管路內，阻礙介質流動；
- 出液閥閥芯卡滯：DC230LP 的出液閥為不銹鋼球閥，長期使用后閥芯與閥座間殘留介質雜質，導致閥門無法完全打開（僅開 1/4 開度），看似堵塞實則是閥門未全開。
3. 解決辦法
- 停機排空并清理結冰：關閉出液閥，打開頂部排氣閥泄壓至 0MPa，拆卸出液管路（先松開接口螺栓），用熱空氣槍（溫度≤60℃）緩慢加熱堵塞部位（重點是 90° 彎道），待冰完全融化后，用干燥氮?dú)獯祾吖苈罚▔毫?0.3MPa），清除殘留水分；
- 定期檢查管路與清理雜質：每月拆卸出液管路接口，用無水乙醇擦拭管路內壁，去除雜質；更換密封墊時，選擇 DC230LP 專用聚四氟乙烯墊（厚度 3mm，內徑 25mm），避免使用裁剪的非標準墊片（易產生碎屑）；
- 檢修出液閥并潤滑：關閉閥門后，拆卸閥桿頂部的防塵蓋，注入少量低溫硅基潤滑脂（每次 0.5ml），反復轉動閥柄 10 次（全開 - 全關），確保閥芯靈活轉動；若仍卡滯，拆卸閥門，用細砂紙（400 目）輕輕打磨閥芯表面（去除雜質劃痕）。
五、DC230LP 杜瓦瓶日常維護要點
- 每日檢查：查看壓力表讀數（正常 0.4-0.6MPa）、液位計顯示（不低于 50L），檢查萬向輪鎖定狀態，出液閥是否關閉嚴密（無泄漏痕跡）；
- 每周維護：用皂液檢測出液接口、安全閥接口的密封性（涂抹后無氣泡）；校準液位計（稱重法）；清潔罐身外壁（用干布擦拭灰塵，避免用濕布）；
- 每月深度保養：校準壓力表（與標準數顯壓力表對比，誤差≤±0.02MPa）；檢查絕熱層（觀察罐壁是否有局部異常結霜，無則正常）；潤滑出液閥與萬向輪軸承（各注入 1ml 專用潤滑脂）；
- 長期存放（超 1 個月）：排空罐內介質，關閉所有閥門，套上防塵罩，鎖定萬向輪，每月通風 1 次（打開排氣閥 30 分鐘，防止內部潮濕）。
DC230LP 杜瓦瓶的穩定使用，需結合其 “移動式、大容量” 的型號特性，針對性解決液位監測、移動壓力、管路堵塞等問題。操作人員需熟悉該型號的核心參數與適配配件，通過 “事前檢查、事中控制、事后維護” 的流程，減少故障發生率。只有將型號特性與實操規范結合，才能讓 DC230LP 在工業配送、醫療轉運等場景中發揮高效作用，保障低溫介質的安全存儲與輸送。
